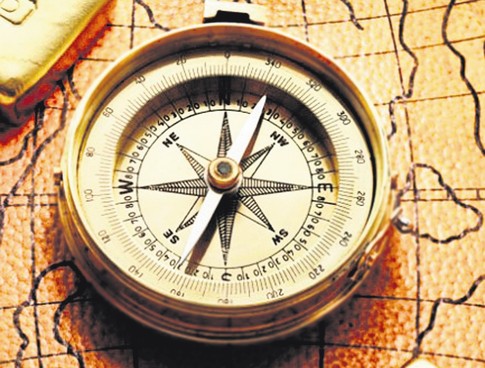

История компаса
Первые сведения о пользовании компасом относятся к 235 году нашей эры. Согласно этим сведениям, компас изобрели китайцы. Ученые до сих пор не могут прийти к единому мнению по поводу точной даты появления компаса, но то, что компас - это китайское изобретение, является общепризнанным историческим фактом. Открытие магнитного притяжения руды также принадлежит китайцам. Китайские прорицатели использовали железнорудные камни и минералы, выравнивающиеся в направлении север-юг. Так появились первые компасы. Первое упоминание об использовании компаса связано с «фэн-шуй», учением об организации пространства. Первое письменное упоминание о компасе встречается в работе одного китайского математика и датировано 10БО годом. Его звали Шен Куа и писал он об использовании некого инструмента для навигации с магнитной железной иглой. Умение ориентироваться жителям древнего Китая было необходимо для осуществления обширных торговых связей, которые они поддерживали с далекими странами по Великому шелковому пути, а также для передвижения по обширной Китайской империи. Незаменимым компас стал и для военных, причем он использовался исключительно высокопоставленными лицами во время военных походов. Первые компасы были примитивны кусочек рудной массы, прикрепленный к пробке, плавал в миске с водой. Рисунки усовершенствованных моделей с магнитом в форме рыбы или черепахи встречаются опять же в китайских книгах Х1-ХП веков. После возвращения великого ориентировщика Марко Поло из Китая в 1260-х годах компасы появились и в Европе. До этого для навигации здесь ориентировались по солнцу и Северной Звезде. Появление компаса изменило мир. Арабы и викинги прибегали к помощи компаса во время своих плаваний в начале и середине XIII века. С помощью этого нового, поистине революционного, прибора моряки могли более точно ориентироваться, человек пересёк океаны и открыл новые земли. Даже имея под рукой все новейшие достижения науки и техники, путешественники всё равно обращаются к компасу, чтобы тот указал им верный путь. К XV веку морские компасы получили в Европе широкое распространение, а совершенствование их происходит и по сей день. В начале XIV в. итальянец Ф. Джойя значительно усовершенствовал компас. Магнитную стрелку он надел на вертикальную шпильку, а к стрелке прикрепил лёгкий круг - катушку, разбитую по окружности на 16 румбов. В XVI в. ввели деление катушки на 32 румба и коробку со стрелкой стали помещать в карданном подвесе, чтобы устранить влияние качки корабля на компас. В XVII веке компас снабдили пеленгатором - вращающейся диаметральной линейкой с визирами на концах, укрепленной своим центром на крышке коробки над стрелкой, а иголку заменил параллелограмм. В 1745 году англичанин Гоуин Найт изобрёл компас со стальной иглой, доказав, что таким образом магнитное притяжение сохраняется дольше. Позже для защиты иглы компас был помещен в медный корпус, внутри которого был воздух, чтобы игла могла свободно двигаться. Такие компаса существуют и по сей день и называются воздушными или стандартными. На данный момент такой вид компаса является самым распространенным. Несмотря на то, что современный компас гораздо более удобен в применении, чем кусочек руды, подвешенный на ремешок, принцип действия обоих устройств одинаков - магнитная стрелка, крепящаяся на пластину, всегда указывает на север.
Спортивный компас
Современный спортивный компас по:..у явился в двадцатом веке, когда придумали соединить транспортир с обычным компасом. Это сделали шведы Гунар Тилландер и братья Арвид, Алвар и Бьёрн Къелстрёмы. Объединив свои технические способности и опыт в ориентировании, они создали жидкостной компас, который отвечал всем необходимым требованиям. Корпус компаса теперь крепился к прозрачной пластине, которая одновременно и служила угломером, и показывала направление, что было очень удобно. Благодаря специальной жидкости в колбе компаса магнитная стрелка замирала в течение четырех секунд, тогда как в старом компасе на это уходило до 30 секунд. Спортивный компас и в других аспектах обыгрывает стандартный. С помощью современного спортивного компаса вы можете установить нужное направление с карты, даже не направляя карту на север и без использования специального транспортира. С помощью масштаба на пластиковом основании компаса легко вычисляются расстояния на карте, а стрелка, помещенная в специальную жидкость, указывает нужное направление за считанные секунды, при этом компас может функционировать даже при температуре 40°. Все устройство настолько просто, что быстро научиться пользоваться им может даже ребенок. А уже в середине декабря 1933 года в Швеции началось массовое производство и продажа спортивных компасов, что невероятно способствовало развитию спортивного ориентирования в мире. На сегодняшний день самые современные спортивные компасы производятся в Швеции (SILVA), в Финляндии (SUUNTO) и в России (MOSCOMPASS).
Устройство спортивного компаса
Современный спортивный компас состоит из трех основных частей: платформы (платы), вращающейся колбы и магнитной стрелки.
Магнитная стрелка. Указывает направление север-юг. Параллельные магнитной стрелке линии называются северо-южными. Стрелка компаса окрашена в два цвета. Красный цвет указывает на север, а белый (или черный) - на юг. При условии, что вы держите ваш компас вдали от металлических предметов, красный конец стрелки всегда указывает на магнитный север. Это проверенный факт. Стрелка крепится к колбе компаса.
Колба компаса. Поворачиваемый блок на плате компаса, в котором находится магнитная стрелка. Колбу делают прозрачной с тем, чтобы всегда было видно магнитную стрелку и важные детали карты. Для того чтобы замедлить или остановить колебание (демпфирование) стрелки компаса, колбу обычно наполняют специальной жидкостью. Это помогает быстрее успокоить стрелку от колебаний и уменьшает влияние внешних воздействий.
Платформа (плато) компаса. Платформа компаса сделана из прозрачного пластика, с линейкой для часто используемых масштабов карты. Вспомогательные направляющие линии и длинные края пластины служат указателями направления движения. На неё крепится колба компаса, таким образом, что бы её можно было легко вращать. В зависимости от модели, на плате компаса могут также находиться: счетчик количества шагов, лупа (для увеличения изображения карты и чтения мелких деталей), обычная линейка, линейка для часто используемых масштабов карты, специальные направляющие - параллельные красные линии, используемые для движения по азимуту, отверстия-трафареты (для нанесения на карту знаков старта и контрольных пунктов). Чтобы не потерять компас, к нему крепится шнурок, и вы можете привязать компас к запястью. В современном ориентировании наиболее распространены два типа компасов - на платформе и "пальчиковый", который крепится на большом пальце руки.
Выбираем компас
Бывает, что с младых ногтей, с самых первых тренировок спортсмен бегает с какой-то одной моделью компаса, а другие варианты даже не рассматривает как возможные. Поэтому когда-нибудь обязательно стоит задать себе следующие вопросы: правильным ли компасом я пользуюсь? стоит ли мне последовать всеобщему примеру и выбрать компас, который крепится на большом пальце? может быть, какая-нибудь модель работает лучше моей нынешней? какой же компас лучше всего подойдет для меня? Возможно, и вы задавались какими-нибудь из этих вопросов. Если во время ориентирования вы выбираете не самый точный путь движения или тратите слишком много времени на определения направления по компасу, возможно, пора задуматься, правильно ли вы выбрали компас. Именно поэтому необходимо самому себе устроить тест и на практике для себя попытаться выяснить, чем отличаются стандартные спортивные компасы от компасов, которые крепятся на большом пальце или на запястье, а также испытать на себе некоторые из наиболее распространенных моделей.
Разные применения
Все используют компас по-разному, поэтому важно знать, как именно вы ориентируетесь. Также важно помнить о том, что модель компаса влияет на то, как вы будете держать карту. Так что прежде чем выбирать какую-либо модель, будет нелишним проследить за своими действиями на дистанции и зафиксировать для себя следующие моменты:
- как часто вы пользуетесь компасом при определении направления;
- насколько у вас заняты руки во время бега;
- нужно ли вам постоянно держать карту перед глазами или Вы во многом можете полагаться на память;
- насколько досконально вы использую карту при чтении во время бега;
- как часто вы используете бег по азимуту.
Необходимо проанализировать свои действия на дистанции и это непременно поможет вам в выборе своего компаса.
Пробуйте новое
Попробуйте на тренировках новые для себя модели, отличные от вашего привычного компаса. Иногда привыкание к новой модели может растянуться на несколько тренировок. А может случиться и так, что вы сразу же увидите, что дела с новой моделью идут куда лучше. Если вы хотите приобрести новый компас, важно сразу продумать, что вы тем самым выиграете. Может статься, что в лесу вы будете чувствовать себя увереннее, но в итоге вам придется компенсировать время, потерянное из-за не совсем точного выбора пути. Как бы то ни было, будет не лишним одолжить у знакомого компас и попробовать, как бегается с ним. Это никогда не повредит.

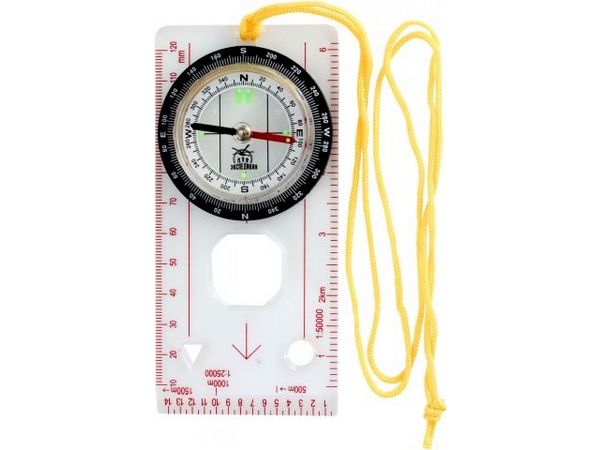

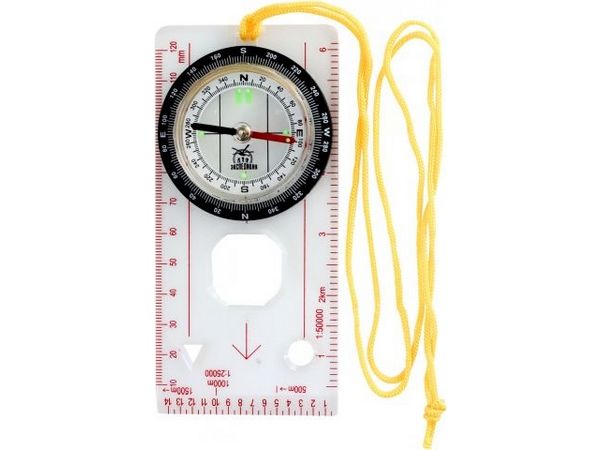

Стандартный компас с пластиной
Классический выбор, подходит для тех, кто тратит больше времени на чтение карты и определение направления по компасу. Такие компасы довольно большие и не слишком удобные, при неправильной технике чтения карты они могут стать дополнительной помехой. В использовании отличается от остальных моделей, и, как уже было отмечено, определение направления по такому компасу занимает больше всего времени. Эту модель еще используют в основном взрослые спортсмены, однако изредка ее можно встретить и среди более молодого поколения, в том числе среди юниоров.
Компас для запястья
Считается самым быстрым в использовании. Оптимально подходит для ориентирования в парках и на других коротких дистанциях. В остальном же многие считают его не слишком удобным, а из-за отсутствия пластины его показания могут быть не всегда точными. Однако при правильной технике и не слишком трепетном отношении к определению направления некоторыми спортсменами может использоваться ничуть не хуже компаса, крепящемся на большом пальце. Эта модель особенно хороша тем, что совершенно не мешает держать карту, а сам компас при этом все время находится перед глазами.

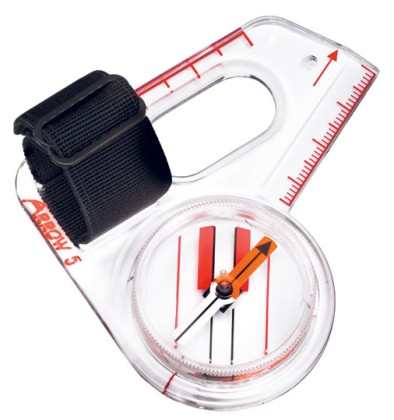

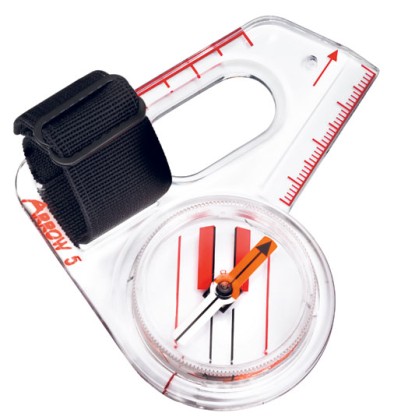

Компас, крепящийся на большом пальце
Водонепроницаемый компас, совмещающий в себе свойства компаса двух остальных видов. Девять из десяти юниоров в Скандинавии используют именно эту модель - и это объясняется тем, что он надежен, быстр и не мешает держать карту. Правда, некоторым все же неудобно держать карту с таким компасом. Есть модели со стационарной колбой и вращающейся колбой.
Виктор Елизаров, кандидат педагогических наук, г. Москва
